測量范圍
30~99.99Hz
準確度
±0.1Hz
測量顯示方式
四位LED數碼管有效值顯示
分辨力
0.01Hz
輔助電源
AC/DC：85~264V
附加功能
報警、通訊、變送、開關量輸入

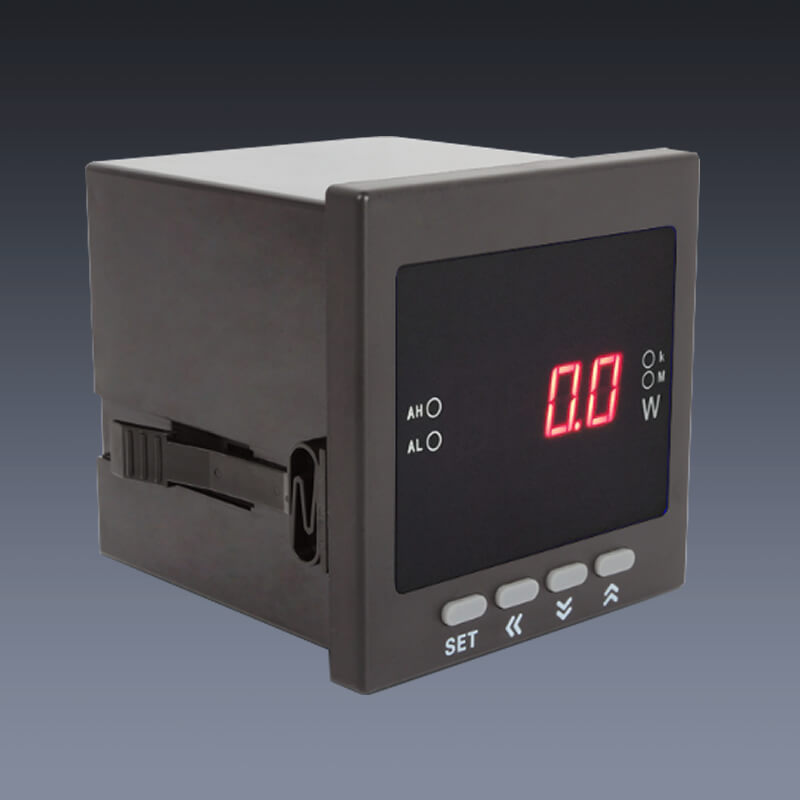

測量并以數字直讀方式顯示出用電線路中的單、三相有功、無功功率值。支持單相、三相三線、三相四線信號輸入方式。儀表既可作為一般的數顯有功、無功功率表使用，也可以通過安裝模擬量輸出模塊使其作為具有顯示一次回路測量值功能的有功、無功功率變送器使用，還可以選擇RS485 數字通信模塊作為具有顯示一次回路測量值功能的有功、無功功率數據采集器使用，也可以選擇繼電器輸出模塊作為常規有功、無功功率越限報警保護作用，也可以將三個功能模塊同時選擇，使其集測量、報警、變送、通訊等眾多功能于一身。儀表面板上設有可編程鍵盤，可對儀表的互感器倍率、上下限報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出范圍等參數進行編程。

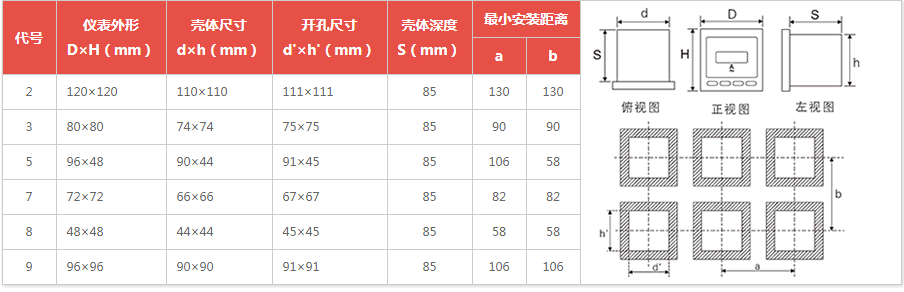

| 產品名稱 | 產品型號 | 外形尺寸代號(□內填數字) | ||||
| 2 | 3 | 5 | 7 | 9 | ||
| 有功功率表 | SJRL192P-□X1 | √ | √ | √ | √ | √ |
| 有功功率表帶報警 | SJRL192P-□K1 | √ | √ | √ | √ | √ |
| 有功功率表帶通訊 | SJRL192P-□T1 | √ | √ | √ | √ | √ |
| 有功功率表帶變送 | SJRL192P-□B1 | √ | √ | √ | √ | √ |
| 無功功率表 | SJRL192Q-□X1 | √ | √ | √ | √ | √ |
| 無功功率表帶報警 | SJRL192Q-□K1 | √ | √ | √ | √ | √ |
| 無功功率表帶通訊 | SJRL192Q-□T1 | √ | √ | √ | √ | √ |
| 無功功率表帶變送 | SJRL192Q-□B1 | √ | √ | √ | √ | √ |
| 技術指標 | 參數 |
| 額定參數 | 額定輸入交流電壓：100、220V、380V（互感器倍率自由設定） |
| 額定輸入交流電流：1A、5A（互感器倍率自由設定） | |
| 測量顯示范圍 | 0~999W~999kW~9999MW或0~999var~999kvar~9999Mvar |
| 測量準確度 | ±0.5量程±1字（有功功率），±1量程±1字（無功功率） |
| 分辨力 | 最高為1W（或1var）,小數點自動移位 |
| 極性指示 | 可顯示反向功率，負信號自動顯示“-” |
| 報警觸點容量 | AC250V/1A |
| 開關量輸入 | 兩路無源觸點輸入 |
