產品型號：JX-18C/2A1
額定電壓：48V、110V、220V（DC）
額定電流：20mA~200mA
安裝結構：導軌安裝或嵌入式插拔

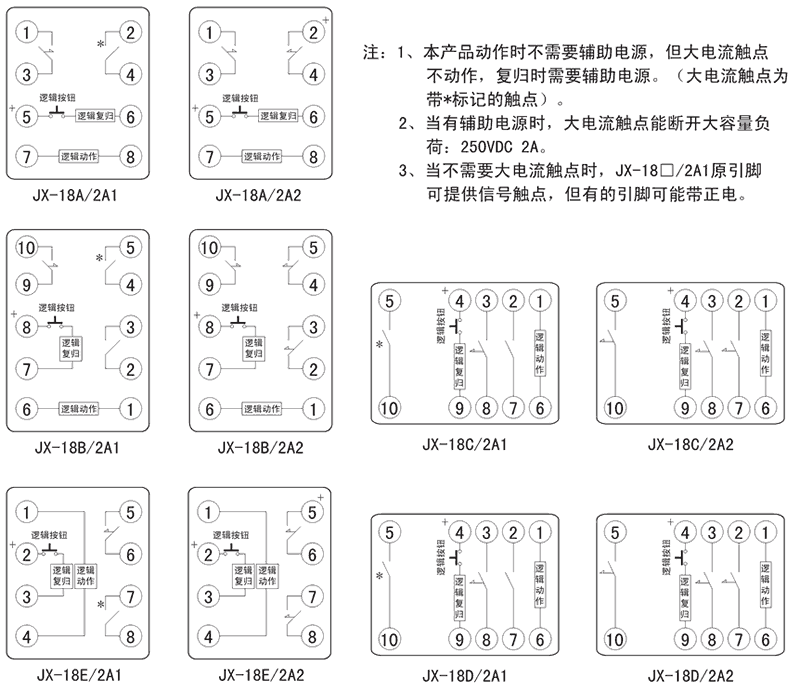

| 型號 | 復歸方式 | 觸點形式 | 額定值 |
| JX-18A/2A1 | 手動復歸 | 1副非磁保持常開大容量觸點 | DC24V、48V、110V、220V |
| JX-18A/2A2 | 手動復歸 | 2副磁保持常開觸點 | DC24V、48V、110V、220V |
| JX-18B/2A1 | 手動復歸 | 1副非磁保持常開大容量觸點 | DC24V、48V、110V、220V |
| JX-18B/2A2 | 手動復歸 | 2副磁保持常開觸點 | DC24V、48V、110V、220V |
| JX-18C/2A1 | 手動復歸 | 1副非磁保持常開大容量觸點 | DC24V、48V、110V、220V |
| JX-18C/2A2 | 手動復歸 | 2副磁保持常開觸點 | DC24V、48V、110V、220V |
| JX-18E/2A1 | 手動復歸 | 1副非磁保持常開大容量觸點 | DC24V、48V、110V、220V |
| JX-18E/2A2 | 手動復歸 | 2副磁保持常開觸點 | DC24V、48V、110V、220V |
| JX-18D/2A1 | 手動復歸 | 1副非磁保持常開大容量觸點 | DC24V、48V、110V、220V |
| JX-18D/2A2 | 手動復歸 | 2副磁保持常開觸點 | DC24V、48V、110V、220V |
| 額定參數 | |
| 啟動方式 | 直流電壓、直流電流 |
| 電壓型啟動值 | DC12V、24V、48V、110V、220V可選 |
| 電流型啟動值 | 20mA~200mA通用范圍 |
| 電壓動作值 | <70%額定電壓 |
| 電流動作值 | <90%額定電流 |
| 動作時間 | ≤20ms |
| 電流型功耗 | 接通期間<3W |
| 電壓型功耗 | 接通期間<1W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
