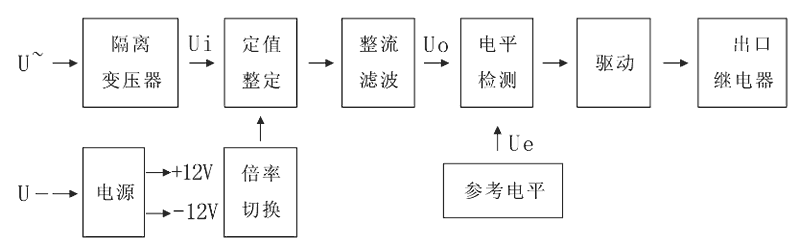

JY-42B電壓繼電器采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，則JY-42B電壓繼電器處于不動作狀態。
| 型號 | 觸點形式 | 保護類型 | 返回系數 | 額定電壓 |
| JY-11A | 1常開1常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-11B | 1常開1常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-12A | 2常開 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-12B | 2常開 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-13A | 2常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-13B | 2常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-21A | 1常開1常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-21B | 1常開1常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-22A | 2常開 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-22B | 2常開 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-23A | 2常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-23B | 2常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-24A | 2常開1常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-24B | 2常開1常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-25A | 1常開2常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-25B | 1常開2常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-31A | 1常開1常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-31B | 1常開1常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-32A | 2常開 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-32B | 2常開 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-33A | 2常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-33B | 2常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-34A | 2常開 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-34B | 2常開 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-35A | 2常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-35B | 2常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-41A | 1常開1常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-41B | 1常開1常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-42A | 2常開 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-42B | 2常開 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| JY-43A | 2常閉 | 過電壓繼電器 | 0.85～0.95 | AC/DC：110V、220V |
| JY-43B | 2常閉 | 低電壓繼電器 | 1.02～1.12 | AC/DC：110V、220V |
| 額定參數 | |
| 直流額定電壓 | 110V、220V可選 |
| 交流額定電壓 | 110V、220V可選 |
| 過電壓返回系數 | 0.85～0.95 |
| 低電壓返回系數 | 1.02～1.12 |
| 返回時間 | <27ms |
| 功耗 | <5W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
