        70. JY-7B/2DK/002過電壓繼電器
          71.

        71. 文章類別：JY-7/DK型無源電壓繼電器
          72.

        72. 文章概述
          73.

        73. 產品型號：JY-7B/2DK/002

功能類型：過電壓繼電器

返回系數：0.93~0.97

返回時間：小于27ms


          74.

          詢價留言






















          •



            概述


            JY-7B/2DK/002電壓繼電器為無輔源電壓繼電器，用于發電機、變壓器、輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。JY-7B/2DK/002采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

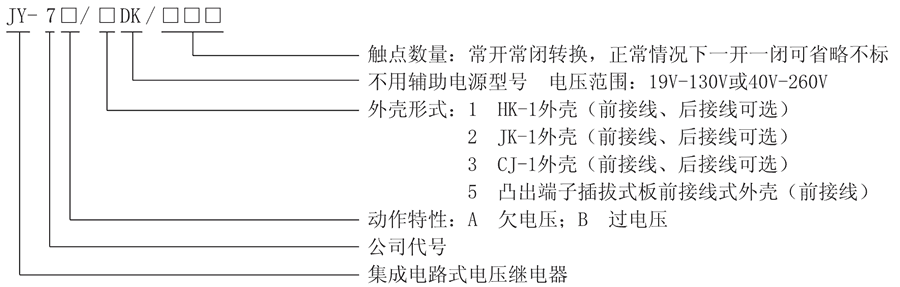

            JY-7B/2DK/002型號及其含義


            JY-7B/2DK/002型號及其含義


            主要特點


            ■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。

■整定范圍：19V~130V或40V~260V

■JY-7B/2DK/002電壓繼電器無需輔助電源，交直流通用。

■精度高、級差小為1V、誤差小。

■可靠性高，無抖動，無拒動，動作快，返回系數高。


            JY-7B/2DK/002工作原理




            被測電壓經過隔離取樣后，得到與被測電壓成比例的取樣電壓Ui，然后經過撥碼整定，再進行整流濾波，得到直流Uo，邏輯回路將Uo與門坎電壓Uz進行比較。若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光，過電壓在過電壓狀態下動作指示燈發光。JY-7B/2DK/002電壓繼電器還設有專門電路，保證出口繼電器在上電瞬間和不穩定時封鎖出口繼電器，使之不動作。

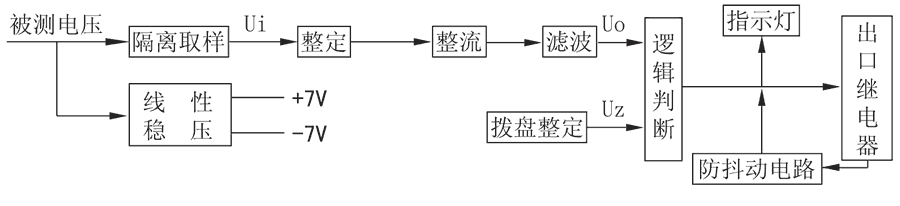

不帶輔助電源電壓繼電器工作原理


            JY-7B/2DK/002觸點形式及動作方式








            型號
            動作方式
            整定范圍
            返回系數
            返回時間




            JY-7A/1DK
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/2DK
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/3DK
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/5DK
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/1DK/120
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/2DK/220
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/2DK/002
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/3DK/220
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/3DK/310
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7A/3DK/120
            欠電壓繼電器
            19V~130V或40V~260V
            1.04~1.08
            <27ms




            JY-7B/1DK
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/2DK
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/3DK
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/5DK
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/1DK/120
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/2DK/220
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/2DK/002
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/3DK/220
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/3DK/310
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms




            JY-7B/3DK/120
            過電壓繼電器
            19V~130V或40V~260V
            0.93~0.97
            <27ms








            JY-7B/2DK/002接線圖


            JY-7B/2DK/002內部接線圖


            JY-7B/2DK/002技術參數








            額定參數




            輔助電源
            AC48V~260V、DC48V~300V




            過電壓返回系數
            0.93~0.97




            欠電壓返回系數
            1.04~1.08




            過電壓動作時間
            1.2倍整定值<25ms，2倍整定值<20ms




            欠電壓動作時間
            0.5倍整定值<20ms




            返回時間
            <27ms




            功耗
            <5W




            絕緣性能




            絕緣電阻
            繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ




            絕緣耐壓
            繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象




            環境條件




            環境溫度
            -15℃～55℃




            工作電壓
            不大于120%額定電壓




            工作位置
            任意




            周圍磁場強度
            小于0.5mT




            環境相對濕度
            不大于90%




            大氣壓力
            80～110KPa




            溫度
            -25℃～+70℃




            海拔高度
            不大于2500 米








            主要特點

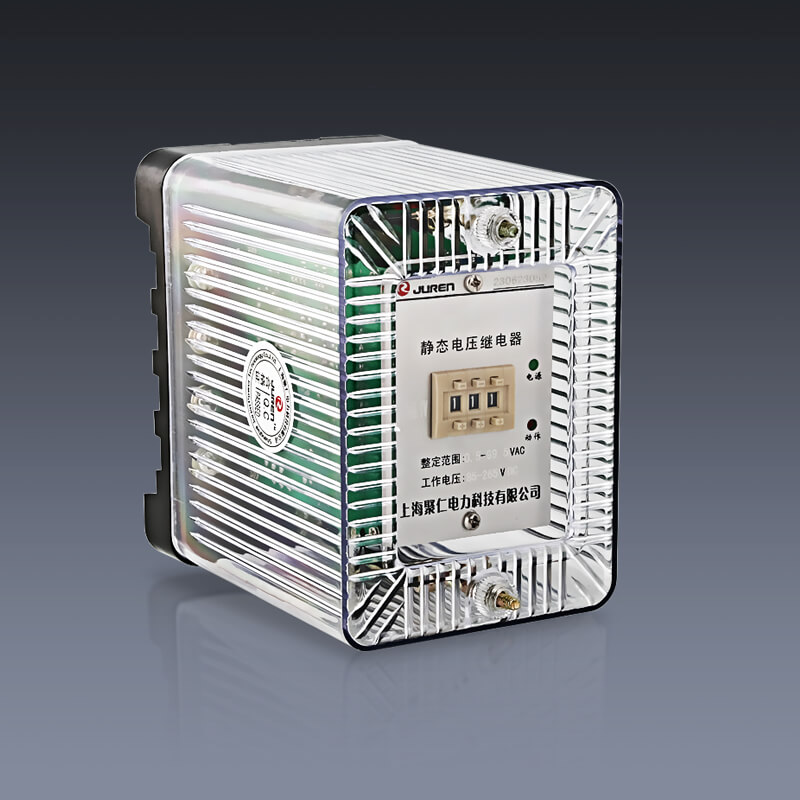

            JY-7B/2DK/002阻燃殼體

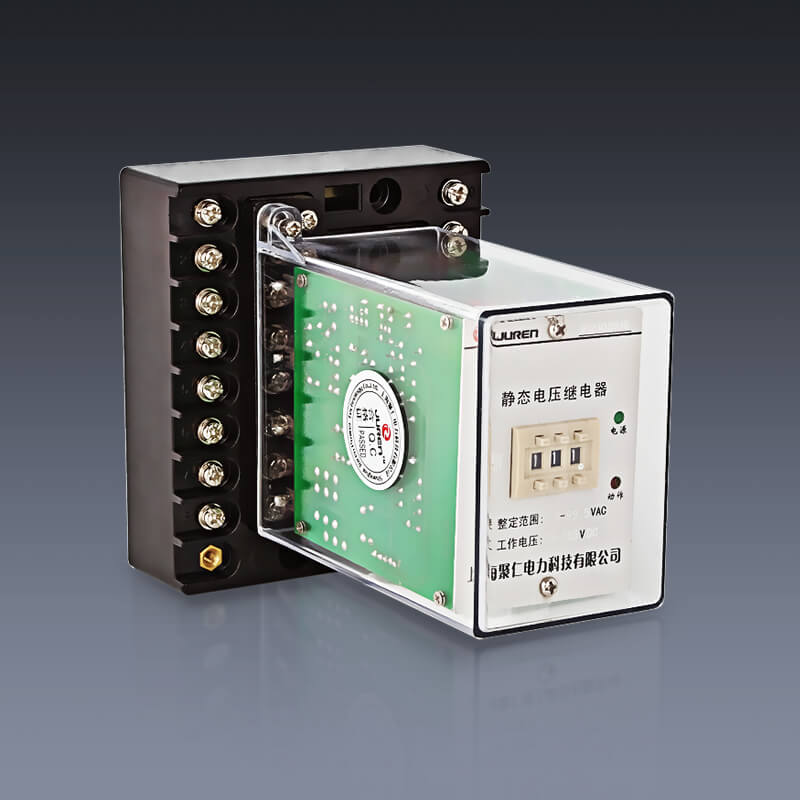

            JY-7B/2DK/002靜態集成電路


            JY-7B/2DK/002端子排接線

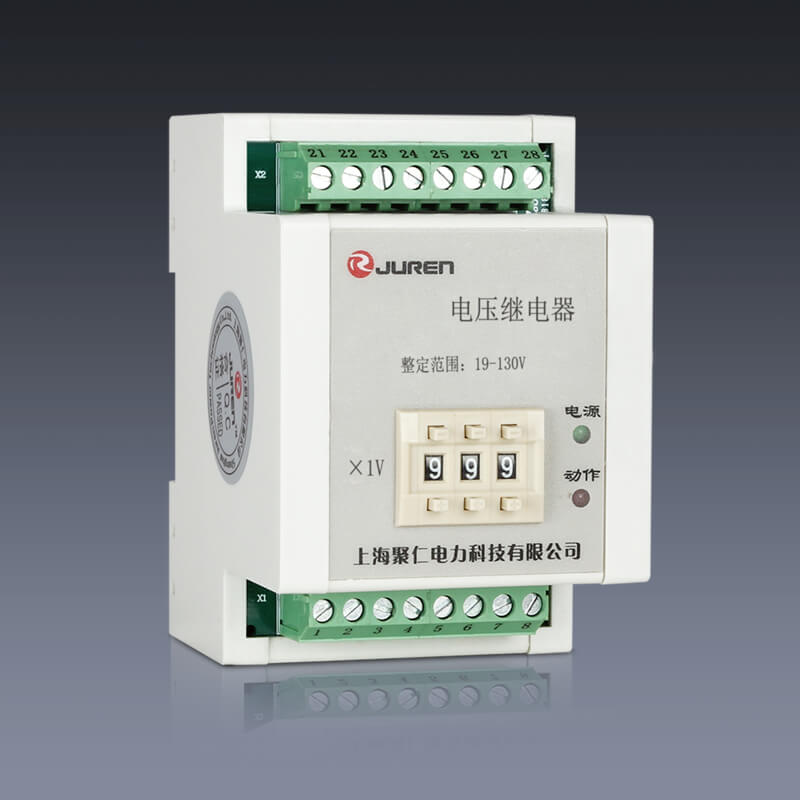

            JY-7B/2DK/002導軌條安裝




            導軌安裝結構


            JY-7B/2DK/002導軌安裝結構外形尺寸




            •
