| 型號 | 觸點形式 | 動作方式 | 動作時間 | 返回系數 | 返回時間 |
| JY-7GA/DK/220 | 2常開2常閉 | 欠電壓繼電器 | <20ms | 1.04~1.08 | <27ms |
| JY-7GB/DK/220 | 2常開2常閉 | 過電壓繼電器 | <25ms | 0.92~0.96 | <27ms |
| JY-7GA/DK | 2常開2常閉 | 欠電壓繼電器 | <20ms | 1.04~1.08 | <27ms |
| JY-7GB/DK | 2常開2常閉 | 過電壓繼電器 | <25ms | 0.92~0.96 | <27ms |
| JY-7GA/1 | 2轉換 | 欠電壓繼電器 | <20ms | 1.04~1.08 | <27ms |
| JY-7GA/2 | 2轉換 | 欠電壓繼電器 | <20ms | 1.04~1.08 | <27ms |
| JY-7GA/3 | 2轉換 | 欠電壓繼電器 | <20ms | 1.04~1.08 | <27ms |
| JY-7GB/1 | 2轉換 | 過電壓繼電器 | <25ms | 0.92~0.96 | <27ms |
| JY-7GB/2 | 2轉換 | 過電壓繼電器 | <25ms | 0.92~0.96 | <27ms |
| JY-7GB/3 | 2轉換 | 過電壓繼電器 | <25ms | 0.92~0.96 | <27ms |

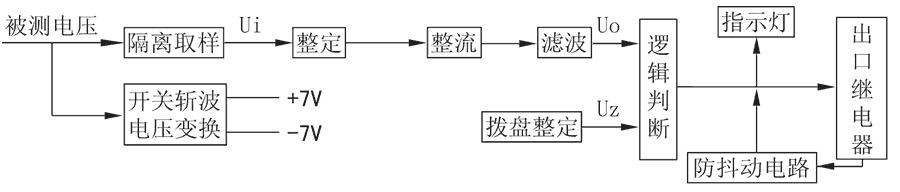

若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光，過電壓在過電壓狀態下動作指示燈發光。在過電壓狀態下，繼電器投入使用瞬間，由于開關斬波產生工作電源有200ms延時，因此，繼電器接點反應時間為200ms。由于采用開關斬波，可能給電源帶來輕微斬波干擾，在要求很高的使用情況下，建議用有輔助電源的繼電器。

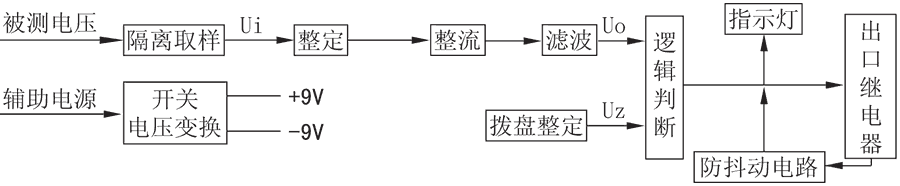

對欠電壓繼電器，若Uo>Uz，則出口繼電器不動作；若Uo<Uz，則出口繼電器動作。對過電壓繼電器，若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。
| 額定參數 | |
| 輔助電源 | AC48V~260V、DC48V~300V |
| 過電壓返回系數 | 0.92~0.96 |
| 欠電壓返回系數 | 1.04~1.08 |
| 過電壓動作時間 | 1.2倍整定值<25ms，2倍整定值<20ms |
| 欠電壓動作時間 | 0.5倍整定值<20ms |
| 返回時間 | <27ms |
| 功耗 | <5W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
